Pourquoi la conception des outillages de profilage a un impact plus important que ce que de nombreux fabricants imaginent
La conception de l'outillage de profilage est essentielle à la fabrication de l'ensemble de la machine
Lorsqu'on aborde le sujet des équipements de production, les conversations portent souvent sur la vitesse de la ligne, le niveau d'automatisation ou la configuration de la machine. Bien que ces facteurs soient importants, les fabricants expérimentés savent que ce sont les rouleaux de formage eux-mêmes qui déterminent en grande partie la capacité d'une ligne de production à fournir des profils précis de manière constante pendant des mois, voire des années.
Face aux exigences croissantes des clients en matière de tolérances dimensionnelles, de sections transversales plus complexes et de matériaux plus résistants, l'outillage de laminage est devenu un élément stratégique de la planification de la production moderne plutôt qu'un simple composant consommable.
Pour les fabricants spécialisés dans la production de profilés métalliques, un outillage correctement conçu contribue à une géométrie de profilé constante, à un fonctionnement stable et à des programmes de maintenance prévisibles tout au long de la durée de vie de la ligne de production.
Table des matières

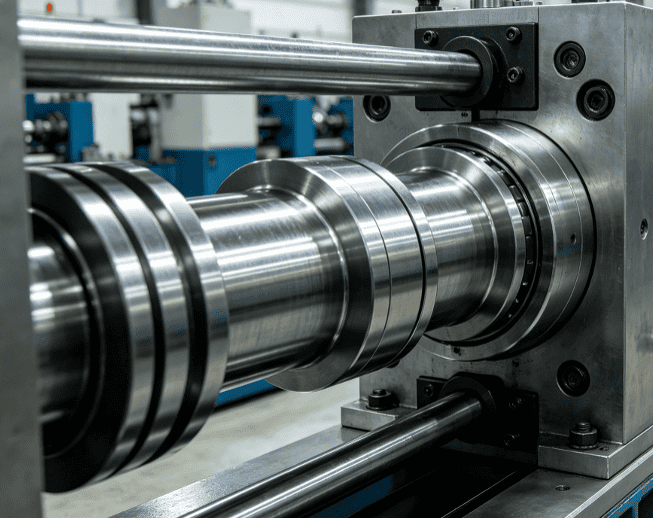

La géométrie du profil commence par la disposition de l'outillage
La réussite de la conception des outillages de laminage repose sur la répartition progressive des charges de formage plutôt que sur le fait de contraindre le matériau à prendre sa forme finale en seulement quelques stations.
Chaque passe de formage doit induire une déformation contrôlée tout en permettant au matériau de s'écouler naturellement vers l'étape suivante. Si le formage est trop concentré sur un nombre limité de stations, les fabricants risquent de rencontrer des problèmes de torsion, d'ondulation des bords, de déformation des brides ou de retour élastique excessif.
Ce principe s'applique à de nombreuses applications, notamment les pannes en C et en Z, les profilés Sigma, les chemins de câbles, les montants de rayonnages de stockage, les rails de montage solaire, les profilés de drainage et les revêtements architecturaux.
Bien que différents produits nécessitent différentes stratégies de formage, la déformation progressive reste l'un des principes fondamentaux du formage à froid par rouleaux.
Les caractéristiques des matériaux influencent les décisions relatives à l'outillage
Les spécifications de l'acier continuent d'évoluer.
De nombreuses lignes de production traitent désormais l'acier galvanisé haute résistance, l'acier inoxydable, l'aluminium et les matériaux revêtus sur les mêmes équipements. Chaque matériau réagit différemment au pliage, ce qui nécessite des rouleaux de formage conçus pour s'adapter aux différentes limites d'élasticité et aux comportements de retour élastique.
Les aciers à haute résistance nécessitent généralement une attention accrue au processus de formage, tandis que les matériaux à revêtement décoratif exigent des surfaces de rouleaux lisses qui minimisent le risque de marquage de surface.
Les fabricants évaluent de plus en plus l'outillage en même temps que le choix des matériaux, au lieu de les considérer comme des décisions d'ingénierie distinctes. Une production stable repose souvent sur un équilibre optimal entre la géométrie des rouleaux, les propriétés des matériaux et la séquence de formage.
La finition de surface compte au-delà de l'apparence
La qualité de la surface du rouleau a une incidence qui dépasse la simple apparence visuelle.
Un mauvais état de surface peut augmenter le frottement entre la bande et l'outillage, contribuant à une progression instable du matériau, à une usure localisée ou à des dimensions de profil incohérentes sur des séries de production prolongées.

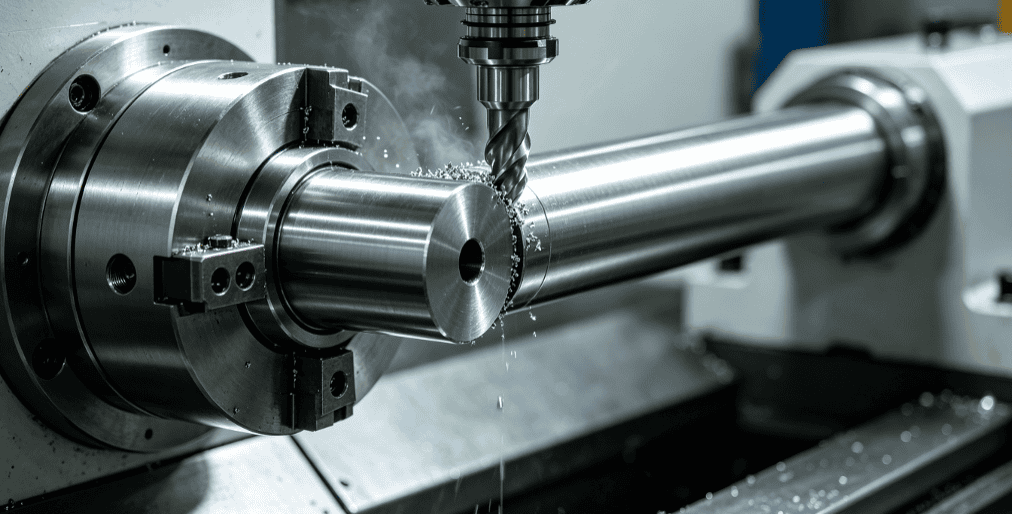

Les rouleaux usinés avec précision et traités thermiquement de manière appropriée contribuent à maintenir des performances de formage répétables tout en réduisant l'usure inutile.
L'inspection régulière demeure également importante. Les opérateurs contrôlent couramment les surfaces des rouleaux, l'alignement des arbres, les roulements, les entretoises et les éléments de fixation dans le cadre des programmes de maintenance préventive destinés à assurer la stabilité de la production à long terme.
Plutôt que d'attendre une baisse de la qualité de la production de profilés métalliques, de nombreux fabricants programment des inspections périodiques des outillages en fonction du volume de production.
La conception de l'outillage de profilage doit être cohérente avec l'ensemble de la ligne de production
L'outillage de formage à froid ne peut être évalué indépendamment du reste de l'équipement.
Un outillage bien conçu offre les meilleures performances lorsqu'il est associé à une préparation stable des matériaux, une alimentation précise, un poinçonnage synchronisé et des systèmes de coupe fiables.

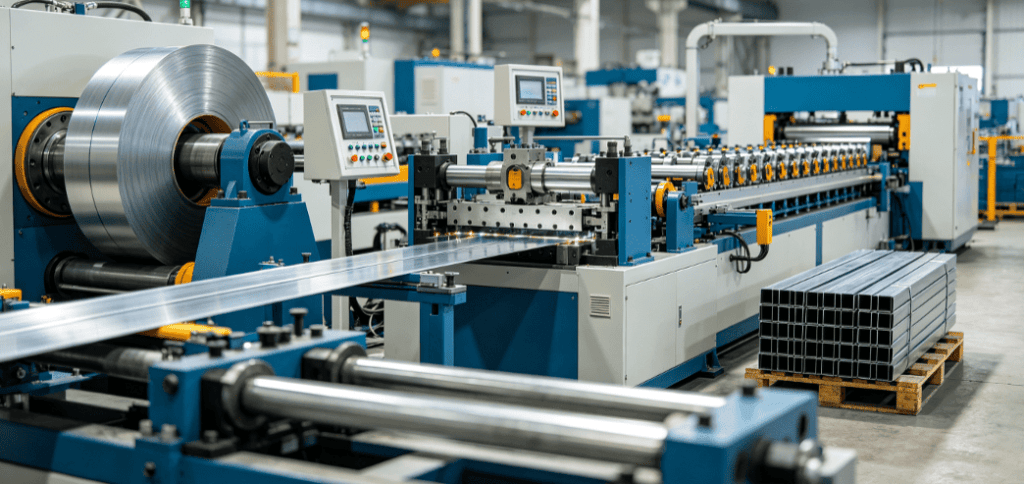

Une configuration de production typique peut inclure :
- Dérouleur hydraulique
- Système de nivellement de précision
- Équipement d'alimentation servo
- Poste de poinçonnage hydraulique là où nécessaire
- machine de profilage à rouleaux
- système de coupe volant ou hydraulique
- équipement de gerbage automatique
Chaque section contribue à maintenir l'alignement du profil et la constance dimensionnelle tout au long de la production continue.
Pour les panneaux de toiture à joints debout de grande longueur produits sur des systèmes montés sur remorque ou conteneurisés, la conception des outillages prend également en compte la portabilité et la production continue sur site. Ces systèmes de production mobiles permettent aux clients et aux entrepreneurs de fabriquer des panneaux de longueurs pratiquement illimitées directement sur les chantiers, tout en garantissant une qualité de profil constante.
Pour les fabricants qui prévoient une production continue de profils spécialisés, les fournisseurs d'équipements peuvent occasionnellement participer à la validation et à la production d'essai des outillages de laminage de précision avant le lancement de la production commerciale. Ce type de collaboration est généralement plus approprié pour des programmes de production stables et à long terme que pour des campagnes de fabrication ponctuelles.
Les publications techniques du Comité européen de normalisation (CEN) et de l' Association européenne de l'acier (EUROFER) fournissent des références utiles sur les produits sidérurgiques, les normes de fabrication et les pratiques industrielles pertinentes pour la production de profilés.
À mesure que les profils de pièces deviennent plus sophistiqués, l'ingénierie des outillages reste l'un des facteurs les plus importants influençant la fiabilité de la production.
Foire aux questions
L'outillage de laminage détermine la manière dont le matériau est progressivement formé, ce qui influe directement sur la précision du profil, la constance dimensionnelle et la stabilité de la production à long terme.
Les différents matériaux présentent des caractéristiques de retour élastique et un comportement de formage différents, ce qui nécessite un outillage conçu en fonction de leurs propriétés mécaniques.
Oui. Une conception d'outillage inadéquate peut entraîner une torsion, une déformation de la bride, une ondulation des bords ou des dimensions de profil incohérentes.
La fréquence des inspections dépend du volume de production, mais des contrôles réguliers des surfaces des rouleaux, des roulements, des arbres et des entretoises contribuent à maintenir un fonctionnement stable.
Oui. Les systèmes montés sur remorque et conteneurisés utilisent souvent des outils optimisés pour la production en continu de longs panneaux de toiture tout en conservant la mobilité des équipements.
Dans la plupart des cas, chaque profil nécessite une conception d'outillage dédiée, bien que les concepts de production modulaire puissent partager des parties de la plateforme de production.
