Malzemenin Geri Yaylanmasının Rulo Şekillendirme Doğruluğunu Nasıl Etkilediği ve Bunun Nasıl Kontrol Edileceği

Rulo şekillendirmede malzeme geri yaylanması, profil doğruluğunu ve profil kalitesini, boyutsal tutarlılığı ve takım tasarımını etkileyen en önemli faktörlerden biridir. Çelik kaliteleri daha yüksek mukavemet ve daha ince kalınlıklara doğru evrildikçe, üreticilerin hem makine tasarımında hem de üretim kurulumunda geri yaylanmayı hesaba katmaları gerekir.

Geri yaylanma düzgün bir şekilde kontrol edilmezse, hassas bir rulo şekillendirme hattı bile boyut kontrolünden geçemeyen veya sonraki aşamalarda montaj sorunlarına yol açan profiller üretebilir. Geri yaylanmanın nedenlerini ve deneyimli üreticilerin bunu nasıl telafi ettiğini anlamak, istikrarlı ve tekrarlanabilir üretim elde etmek için çok önemlidir.

Rulo şekillendirmede malzeme geri yaylanması nedir?

Geri yaylanma, metalin büküldükten veya şekillendirildikten sonra elastik olarak eski haline dönmesidir.

Çelik, rulo şekillendirme sırasında, kademeli olarak istenen profile büküldüğü birden fazla şekillendirme istasyonundan geçer. Her bir rulo setinden çıktıktan sonra, elastik deformasyonun bir kısmı serbest bırakılır ve bu da malzemenin orijinal şekline doğru "geri yaylanmasına" neden olur.

Geri yaylanma miktarı, aşağıdakiler de dahil olmak üzere çeşitli faktörlere bağlıdır:

• Akma dayanımı
• Çekme dayanımı
• Malzeme kalınlığı
• Şekillendirme yarıçapı
• Malzeme kaplaması
• Profil geometrisi

Geri yaylanmanın uygun şekilde telafi edilmesi, üretim başladıktan sonra değil, haddeleme kalıplarının tasarımı sırasında başlar.

Geriye Yaylanma Neden Önemlidir?

Kontrolsüz geri yaylanma, çok sayıda üretim sorununa yol açabilir (Rulo Şekillendirme Doğruluğu).

Tipik sorunlar şunlardır:

• Yanlış flanş açıları
• Tolerans dışı boyutlar
• Montaj sırasında uyumsuzluk
• Düzensiz profil simetrisi
• Boşluk varyasyonları
• Makine ayarlama süresinin artması
• Daha yüksek ret oranları

Yapısal bileşen üreten üreticiler genellikle katı boyut toleranslarıyla çalışırlar; bu nedenle geri yaylanma kontrolü, kalite güvencesinin kritik bir parçasıdır.

Çelik aşık bükme makinesine yatırım yapan şirketler genellikle, geleneksel yumuşak çeliğe göre geri yaylanmanın daha belirgin olduğu yüksek mukavemetli galvanizli çelik işlerler.

Hangi malzemeler daha fazla geri yaylanma özelliği gösterir?

Rulo şekillendirme sırasında tüm malzemeler aynı şekilde davranmaz.

Genellikle, aşağıdaki işlemler sırasında daha büyük bir geri tepme meydana gelir:

• Yüksek mukavemetli çelik (HSS)
• Gelişmiş yüksek mukavemetli çelik (AHSS)
• Paslanmaz çelik
• Alüminyum alaşımları

Düşük karbonlu yumuşak çelik genellikle daha az elastik geri kazanım gösterir, bu da şekillendirilmesini kolaylaştırır.

Küresel inşaat standartları giderek daha güçlü ve hafif malzemeleri tercih ettikçe, geri yaylanma telafisi her zamankinden daha önemli hale gelmiştir. Farklı çelik kalitelerinin elastik geri kazanımı, mekanik özelliklerine bağlı olarak önemli ölçüde değişmektedir. Yüksek mukavemetli çelikler hakkında daha fazla bilgi için, yüksek mukavemetli çelik malzeme özelliklerine bakın. Gelişmiş Yüksek Mukavemetli Çelik (AHSS) hakkında daha fazla bilgi için Amerikan Demir ve Çelik Enstitüsü web sitesini ziyaret edebilirsiniz .

Mühendisler Geri Yaylanmayı Nasıl Kontrol Ediyor?

Deneyimli rulo şekillendirme üreticileri, montajdan sonra tekrarlanan makine ayarlamalarına güvenmek yerine, ilk takım tasarımı aşamasında geri yaylanmayı dikkate alırlar.

Çeşitli mühendislik yöntemleri yaygın olarak kullanılmaktadır.

Optimize Edilmiş Rulo Takım Tasarımı

Silindirler, malzemenin hafifçe fazla bükülmesini sağlayacak şekilde tasarlanmıştır; böylece geri yaylanma meydana geldikten sonra, nihai profil istenen boyutlara ulaşır.

Aşırı bükülme miktarı hem malzeme özelliklerine hem de gerekli profil geometrisine bağlıdır.

Aşamalı Şekillendirme

Yüksek kaliteli takımlar, tek bir istasyonda aşırı deformasyon uygulamak yerine, şekillendirme yükünü birden fazla silindir istasyonuna dağıtır.

Bu yaklaşım:

• İçsel stresi azaltır
• Profil stabilitesini iyileştirir
• Daha düzgün malzeme akışı sağlar
• Kenar deformasyonunu en aza indirir

Hafif çelik profil çerçeveleme makinesiyle donatılmış üretim hatları, genellikle çok sayıda büküm ve geri dönüş flanşı içerdiğinden, dikkatlice tasarlanmış bir şekillendirme ilerlemesi gerektirir.

Malzeme Testi

Birçok üretici, kalıp üretimini sonlandırmadan önce numune bobinleri talep eder.

Müşterinin gerçek malzemesini test etmek, mühendislerin şunları doğrulamasına olanak tanır:

• Mekanik özellikler
• Kaplama durumu
• Yüzey işlemi
• Gerçek geri yaylanma davranışı

Bu, makine teslimatından sonra devreye alma süresini kısaltır.

Simülasyon Yazılımı

Modern mühendislik giderek daha çok dijital simülasyona dayanmaktadır.

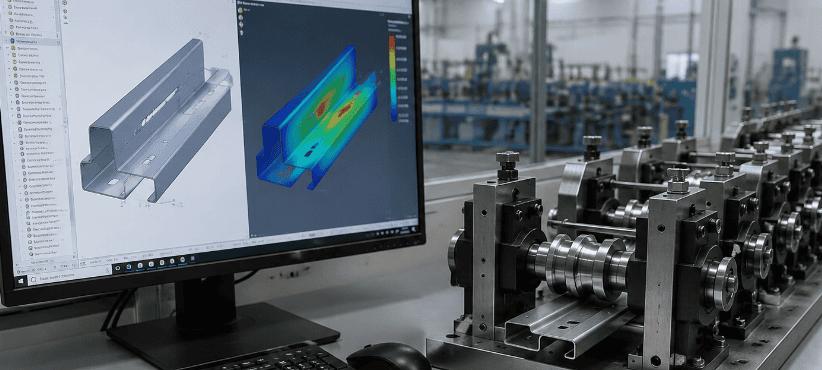

Mühendisler, 3D CAD ve sonlu eleman analizi (FEA) kullanarak, kalıp imalatına başlamadan önce malzeme davranışını tahmin edebilirler.

Simülasyon, geliştirme süresini kısaltırken ilk üretim aşamasındaki doğruluğu da artırmaya yardımcı olur.

Geri tepmeyi azaltmaya yardımcı olan üretim ayarlamaları

İyi tasarlanmış ekipmanlarla bile üretim parametreleri önemini korur.

Operatörler şunları izlemelidir:

Malzeme Tutarlılığı

Farklı çelik rulo tedarikçileri, mekanik özellikleri biraz farklı olan çelik sağlayabilirler.

Gelen malzeme denetimi, üretim kalitesinin tutarlılığını korumaya yardımcı olur.

Silindir Hizalama

Yanlış hizalanmış silindirler, düzensiz şekillendirme kuvvetlerini artırır ve geri yaylanmayla ilgili boyutsal varyasyonu büyütebilir.

Şekillendirme Hızı

Geri yaylanma esasen bir malzeme özelliği olsa da, aşırı üretim hızı bazı karmaşık profillerde şekillendirme stabilitesini azaltabilir.

Uygun üretim parametrelerinin korunması, daha tutarlı sonuçlara katkıda bulunur.

Özel Rulo Şekillendirme Çözümlerini kullanan üreticiler , farklı malzeme partilerinde tekrarlanabilir üretim sağlamak için genellikle her profil ailesi için optimize edilmiş işlem parametreleri belirlerler.

Springback Hakkında Yaygın Yanlış Anlamalar

Makine değerlendirmesi sırasında sıklıkla çeşitli yanlış anlamalar ortaya çıkar.

“Daha fazla silindir istasyonu her zaman geri yaylanmayı ortadan kaldırır.”

Ek istasyonlar şekillendirme sürecini iyileştirir ancak malzemenin doğal elastik geri kazanımını ortadan kaldıramaz.

“Her Çelik Kalitesi Aynı Şekilde Davranır”

Kalınlıkları aynı olan malzemeler bile, kimyasal bileşimlerine ve akma dayanımlarına bağlı olarak farklı geri yaylanma özellikleri gösterebilir.

“Makine Ayarlamaları Tek Başına Sorunu Çözer”

Operatör ayarlamaları üretimin ince ayarlanmasına yardımcı olur, ancak doğru takım tasarımı geri yaylanmayı kontrol etmenin birincil yöntemi olmaya devam etmektedir.

Gelecek Trendler

Üreticiler giderek daha gelişmiş malzemeleri işledikçe, geri yaylanma tahmini de sürekli olarak iyileşmektedir.

Güncel gelişmeler şunlardır:

• Dijital ikiz simülasyonu
• Malzeme veritabanı entegrasyonu
• Otomatik profil ölçümü
• Kapalı döngü üretim kontrolü
• Uyarlanabilir şekillendirme telafisi

Bu teknolojiler, üreticilerin kurulum süresini ve malzeme israfını azaltırken daha yüksek boyutsal doğruluk elde etmelerini sağlar.

Malzemenin geri yaylanması, metal şekillendirmenin kaçınılmaz bir özelliğidir, ancak uygun mühendislik ile hassas bir şekilde kontrol edilebilir. İyi tasarlanmış haddeleme takımları, kademeli şekillendirme dizileri, malzeme testleri ve dijital simülasyon, tutarlı boyutlara sahip yüksek kaliteli profiller üretmeye katkıda bulunur.

Yeni rulo şekillendirme ekipmanı seçen üreticiler için, bir tedarikçinin geri yaylanma telafisi konusundaki deneyimini değerlendirmek, üretim hızı veya makine özelliklerini karşılaştırmak kadar önemlidir.
