วิธีป้องกันการแตกร้าวของสารเคลือบกัลวาไนซ์ระหว่างการขึ้นรูปโปรไฟล์หลังคาทรงสี่เหลี่ยมคางหมูด้วยการรีด

แผ่นหลังคาเหล็กกัลวาไนซ์อาศัยการเคลือบโลหะบางๆ เพื่อป้องกันการกัดกร่อน และการเคลือบนั้นทนต่อแรงดัดงอได้น้อยกว่าเหล็กด้านล่างมาก เมื่อผู้ผลิตตรวจสอบปัญหาการ แตกร้าวจากการขึ้นรูปกัลวาไนซ์ความเสียหายมักปรากฏที่มุมของสันนูนของแผ่นรูปทรงสี่เหลี่ยมคางหมู ไม่ใช่บนแผ่นเรียบ บทความนี้จะอธิบายถึงจุดเริ่มต้นของรอยแตกร้าวของการเคลือบ พฤติกรรมของกัลวาไนซ์ที่แตกต่างจากเหล็กชุบสังกะสีในระหว่างการดัดงอ และการออกแบบการรีดและเครื่องมือแบบใดที่จะช่วยลดความเครียดเฉพาะจุดบนพื้นผิวให้อยู่ต่ำกว่าขีดจำกัดการยืดตัวของการเคลือบ

ตำแหน่งที่เกิดรอยแตกร้าวของเหล็กชุบสังกะสีในโครงสร้างหลังคาแบบสี่เหลี่ยมคางหมู

ใน แผ่นเหล็กที่มีรูปทรงหลังคาเป็นสี่เหลี่ยมคางหมูความเสียหายของสารเคลือบผิวแทบจะไม่กระจายไปทั่วทั้งแผ่น แต่จะเกิดขึ้นในบริเวณที่คาดการณ์ได้ ได้แก่ รัศมีด้านในของส่วนโค้งบนและล่างของแต่ละซี่ รอยต่อระหว่างส่วนกลางและด้านข้างของซี่ รัศมีมุมแหลมที่เกิดจากการรีดในช่วงแรกอย่างรุนแรง และบริเวณที่แผ่นเหล็กถูกยืดออกบนรัศมีลูกกลิ้งขนาดเล็กภายใต้แรงดันสูง

โดยทั่วไป ความเสียหายที่มองเห็นได้มักปรากฏเป็นเส้นขวางละเอียด พื้นผิวแตกร้าวหรือขุ่นมัว หรือรอยแตกขนาดเล็กที่กลายเป็นจุดเริ่มต้นของการกัดกร่อนหลังการติดตั้ง ในหลายกรณี พื้นผิวเหล็กยังคงสภาพสมบูรณ์ ดังนั้นข้อบกพร่องจึงผ่านการตรวจสอบด้วยสายตาเบื้องต้น แต่จะเกิดความเสียหายในภายหลังระหว่างการใช้งาน นี่คือเหตุผลว่าทำไมความ เสียหายของสารเคลือบผิวบนแผ่นหลังคาที่มีรูปทรงสี่เหลี่ยมคางหมู จึงมักเป็นปัญหาด้านการออกแบบมากกว่าข้อบกพร่องของวัสดุ และทำไมจึงมักตรวจพบความเสียหายนี้ก่อนที่มุมของสันแผ่นมากกว่าในส่วนที่เป็นแผ่นเรียบ

คุณสมบัติของสารเคลือบกัลวาไนซ์แตกต่างจากสารเคลือบชุบสังกะสีอย่างไรในระหว่างการดัดงอ

กัลวาอลูมเป็นสารเคลือบโลหะผสมอะลูมิเนียม-สังกะสี โดยทั่วไปจะมีอะลูมิเนียมประมาณ 55% และสังกะสี 43.4% พร้อมซิลิคอนในปริมาณเล็กน้อย เมื่อเปรียบเทียบกับการเคลือบสังกะสีแบบจุ่มร้อนทั่วไป โครงสร้างจุลภาคของกัลวาอลูมจะแข็งกว่าและมีความยืดหยุ่นน้อยกว่า ความแตกต่างนี้มีความสำคัญในระหว่างกระบวนการขึ้นรูป เนื่องจากสารเคลือบต้องยืดตัวไปพร้อมกับเหล็กที่พื้นผิวด้านนอกที่โค้งงอ.

การเคลือบผิวด้วยสังกะสีค่อนข้างอ่อนและสามารถรับแรงดัดปานกลางได้โดยการแตกร้าวขนาดเล็กตามขอบเกรนโดยไม่เกิดความเสียหายที่มองเห็นได้ในทันที โครงสร้างของโลหะผสมในการเคลือบผิวด้วยกัลวาอลูมมี การยืดตัว กว่าภายใต้เงื่อนไขการดัดเดียวกัน ดังนั้นการเคลือบจึงอาจแตกร้าวได้ก่อนที่เหล็กด้านล่างจะถึงขีดจำกัดการขึ้นรูปของตัวเอง น้ำหนักของการเคลือบ เกรดของวัสดุรองรับ และสภาพพื้นผิวก็มีผลต่อขีดจำกัดนั้นเช่นกัน การเคลือบที่หนักกว่า วัสดุรองรับเหล็กที่มีความแข็งแรงสูงกว่า หรือรัศมีการดัดที่แคบกว่า ล้วนลดแรงดึงที่การเคลือบสามารถรับได้ก่อนที่จะแตกหัก

เหตุใดมุมซี่โครงจึงทำให้เกิดแรงดัดกระจุกตัว

มุมของสันนูนไม่ใช่แค่ส่วนโค้งธรรมดา แต่เป็นส่วนโค้งที่มีรัศมีด้านในที่กำหนดไว้ ซึ่งเป็นตัวกำหนดว่าชั้นเคลือบด้านนอกจะต้องยืดตัวมากน้อยเพียงใด สำหรับความหนาของแผ่นโลหะที่กำหนด รัศมีโค้งด้านในที่เล็กกว่าจะทำให้เกิดความเครียดที่พื้นผิวของเส้นใยด้านนอกมากขึ้น โปรไฟล์รูปทรงสี่เหลี่ยมคางหมูถูกออกแบบมาเพื่อความแข็งแรง ดังนั้นผู้ออกแบบจึงมักกำหนดรัศมีที่ค่อนข้างแคบที่มุมของสันนูน และรูปทรงเรขาคณิตนั้นกลับส่งผลเสียต่อความสมบูรณ์ของชั้นเคลือบ.

ในระหว่าง การขึ้นรูปแผ่นหลังคาเหล็กเคลือบกัลวาไนซ์ แรงดึงไม่ได้เกิดขึ้นเพียงครั้งเดียว แต่จะสะสมเพิ่มขึ้นเรื่อยๆ ตลอดลำดับการขึ้นรูปขณะที่แผ่นเหล็กเคลื่อนตัวจากแผ่นเรียบไปสู่รูปทรงสุดท้าย หากการขึ้นรูปเพียงครั้งเดียวพยายามขึ้นรูปมุมมากเกินไป ชั้นเคลือบด้านนอกจะเกิดแรงดึงสูงสุดเฉพาะจุด การลดแรงดึงสูงสุดนั้นขึ้นอยู่กับการ รัศมีโค้งของการดัดงอ ในแต่ละรอบการขึ้นรูปมากกว่ารูปทรงสุดท้ายเพียงอย่างเดียว

ตัวแปรการออกแบบการรีดเคลือบที่มีผลต่อการแตกร้าวของสารเคลือบ

ลำดับการขึ้นรูปจะเป็นตัวกำหนดว่าสารเคลือบจะได้รับแรงดึงมากน้อยเพียงใดในแต่ละสถานี และแรงดึงนั้นจะเกิดขึ้นอย่างค่อยเป็นค่อยไปอย่างไร ตัวแปรหลักๆ สรุปไว้ด้านล่าง และควรพิจารณาตัวแปรเหล่านี้เป็นระบบที่ประสานกันมากกว่าที่จะเป็นการตั้งค่าแบบแยกส่วน.

ในทางปฏิบัติ เป้าหมายไม่ใช่การกำจัดความเครียดออกไปทั้งหมด แต่เป็นการกระจายความเครียดไปทั่วทั้งชั้นเคลือบ เพื่อไม่ให้มุมใดมุมหนึ่งมีค่าความเครียดสูงเกินขีดจำกัดการยืดตัวที่มีประสิทธิภาพของสารเคลือบ.

ระยะห่างของเครื่องมือและพื้นผิวลูกกลิ้งมีผลต่อความเสียหายของสารเคลือบ

สภาพของเครื่องมือส่งผลต่อการออกแบบการรีดขึ้นรูป เมื่อช่องว่างระหว่างลูกกลิ้งบนและล่างแคบเกินไป แผ่นโลหะจะถูกบีบแทนที่จะโค้งงอ และสารเคลือบจะได้รับแรงกดและแรงดึงที่จุดเดียวกันบนพื้นผิว เมื่อช่องว่างหลวมเกินไป แผ่นโลหะอาจลื่นและเกิดเป็นรัศมีที่ไม่สม่ำเสมอซึ่งจะทำให้เกิดความเครียดกระจุกตัว.

คุณภาพพื้นผิวลูกกลิ้งก็มีความสำคัญต่อความเสียหายของการเคลือบผิวหน้าตัดหลังคาแบบสี่เหลี่ยมคางหมูเช่นกัน พื้นผิวลูกกลิ้งที่หยาบหรือสึกหรอจะลากไปบนพื้นผิวโค้งด้านนอกของส่วนเคลือบ และอาจทำให้เกิดรอยแตกเล็กๆ ที่จะขยายตัวต่อไป การขัดเงาพื้นผิวการขึ้นรูป การหล่อลื่นที่เพียงพอ และการตั้งค่าสปริงหรือแรงดันที่ถูกต้อง จะช่วยรักษาการเคลือบผิวให้คงสภาพเดิม การเลือกวัสดุลูกกลิ้งและการอบชุบด้วยความร้อนมีผลต่อความสามารถในการรักษาพื้นผิวให้เรียบเนียนตลอดการผลิตในระยะยาว ซึ่งเป็นข้อควรพิจารณาในทางปฏิบัติในการอภิปรายเกี่ยวกับ ส่วนประกอบหลังคาโลหะและวิธีการขึ้นรูป

ผ่านเกณฑ์การออกแบบสำหรับการผลิตหลังคากัลวาไนซ์ที่เสถียร

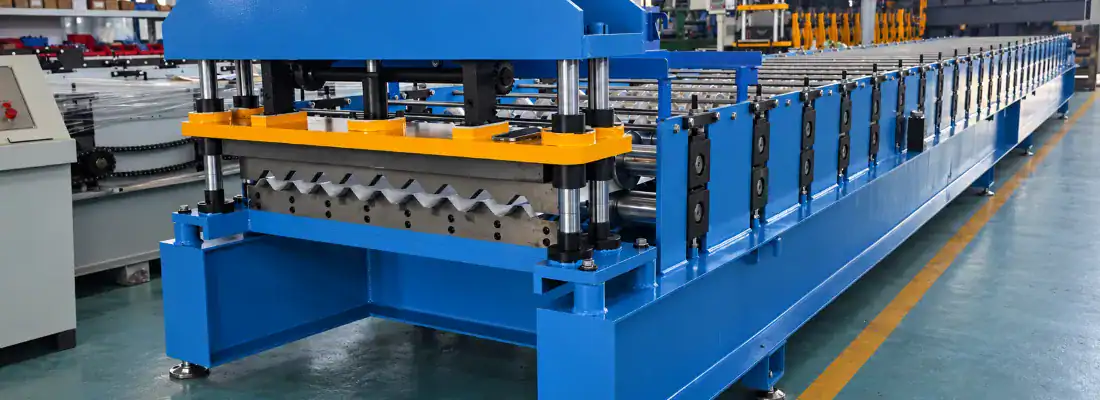

สำหรับ เครื่องมือขึ้นรูปม้วนหลังคา ที่ออกแบบมาเพื่อใช้กับแผ่นกัลวาไนซ์ (Galvalume) หลักการออกแบบการรีดหลายประการมีแนวโน้มที่จะช่วยลดความเสี่ยงของการแตกร้าว แม้ว่าค่าที่แน่นอนจะขึ้นอยู่กับเกรดของวัสดุพื้นฐาน น้ำหนักของสารเคลือบ และรูปทรงของโปรไฟล์ก็ตาม:

1. เพิ่มจำนวนรอบการขึ้นรูปเพื่อให้แต่ละสถานีมีส่วนช่วยในการเพิ่มมุมเล็กน้อยที่มุมของซี่โครง.
2. รักษารัศมีโค้งด้านในให้กว้างที่สุดเท่าที่รูปทรงจะเอื้ออำนวย และค่อยๆ ลดขนาดลงตามลำดับการผ่าน.
3. หลีกเลี่ยงการดัดโค้งมากเกินไปในขั้นตอนแรกๆ ควรใช้การชดเชยการคืนตัวส่วนใหญ่ในขั้นตอนการขึ้นรูปขั้นสุดท้าย.
4. ตั้งระยะห่างระหว่างลูกกลิ้งให้สามารถโค้งงอได้แทนที่จะถูกบีบ และตรวจสอบกับความหนาของแผ่นโลหะจริง รวมทั้งความหนาของชั้นเคลือบด้วย.
5. รักษาพื้นผิวการขึ้นรูปให้เรียบเนียนและเงางาม พร้อมทั้งหล่อลื่นอย่างสม่ำเสมอ เพื่อลดแรงเสียดทานบนพื้นผิวเคลือบ.
6. ตรวจสอบให้แน่ใจว่าวัสดุเหล็กและน้ำหนักการเคลือบที่ระบุไว้สำหรับงานนั้นเข้ากันได้กับรัศมีโค้งขั้นต่ำที่ต้องการ.

เมื่อสายการผลิตเริ่มมีรอยแตกที่มุมของแผ่นเหล็ก ควรเริ่มต้นตรวจสอบในจุดที่มุมเริ่มมีมุมสุดท้ายก่อน ในกรณีส่วนใหญ่ ความเสียหายมักเกิดขึ้นที่จุดนั้นมากกว่าจุดสุดท้าย การกระจายมุมและรัศมีใหม่ไปยังจุดขึ้นรูปก่อนหน้าและจุดขึ้นรูปถัดไป รวมถึงการตรวจสอบระยะห่างของเครื่องมือและสภาพพื้นผิวอีกครั้ง จะช่วยแก้ การแตกร้าวจากการขึ้นรูปเหล็กกัลวาไนซ์ได้ โดยไม่เปลี่ยนแปลงรูปทรงของชิ้นงานสำเร็จรูป

การขึ้นรูปแผ่นหลังคา Galvalume บริเวณมุมสันนั้นโดยพื้นฐานแล้วเป็นปัญหาการจัดการความเครียด เนื่องจาก Galvalume มีความยืดหยุ่นน้อยกว่าเมื่อเทียบกับเหล็กชุบสังกะสี ทำให้ลำดับการรีดมีโอกาสผิดพลาดน้อยลง ดังนั้นสายการผลิตจึงต้องค่อยๆ ปรับรูปทรงบริเวณมุมสันทีละน้อย วิศวกรฝ่ายผลิตที่พิจารณาจำนวนรอบการรีด รัศมีโค้ง และระยะห่างของเครื่องมือเป็นระบบที่ประสานงานกัน แทนที่จะมองว่าเป็นตัวแปรอิสระ จะพบว่าความสมบูรณ์ของสารเคลือบยังคงอยู่บริเวณมุมสันโดยไม่ลดทอนความแม่นยำของรูปทรง.
