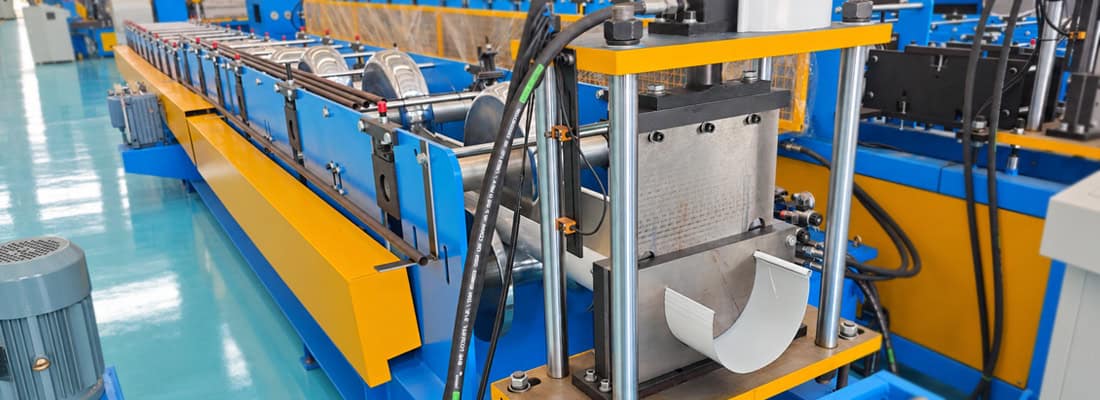

لماذا تتجعد مزاريب نصف الدائرية: تشخيص محاذاة دليل الدخول وعدم توازن فجوة اللف

عندما إنتاج آلة تشكيل قنوات تصريف مياه الأمطار نصف الدائرية بإنتاج حواف حرة مجعدة ومتموجة، يجب على مهندسي الإنتاج التمييز بسرعة بين السبب والعرض. قد ينشأ العيب المرئي - وهو تجعد ناتج عن الضغط على طول حافة الشريط غير المدعومة - من عدم محاذاة دليل الإدخال، أو عدم توازن فجوة الأسطوانة، أو اختلاف عرض الشريط، أو عدم كفاية التسوية. إن فهم كيفية تفاعل كل عامل من هذه العوامل مع تسلسل التشكيل هو الخطوة الأولى نحو تصحيح تجعد قنوات تصريف مياه الأمطار نصف الدائرية دون إهدار المواد في تعديلات تجريبية.

أماكن ظهور التجاعيد على حواف المزاريب نصف الدائرية

في عملية تشكيل المزاريب نصف الدائرية، يكتسب المقطع شكله نصف الدائري المفتوح المميز تدريجيًا عبر سلسلة من عمليات التشكيل المنحنية. تبقى حواف الشريط حرة وغير مدعومة خلال معظم مراحل التشكيل، ولا تصبح جزءًا من الحافة النهائية أو الشفة إلا قرب المحطات الأخيرة. تظهر تجاعيد الحواف عادةً على طول هذه الحواف الحرة، غالبًا بين عمليتي التشكيل الثالثة والسابعة، مع ازدياد نصف القطر وبدء الشريط بالتصلب.

يكتشف المشغلون عادةً هذا العيب على شكل تموج نصف دائري في حافة المزراب، يمتد بالتوازي مع طول الشريط. قد تكون هذه التموجات بالكاد مرئية عند مدخل المزراب، ثم تصبح أكثر وضوحًا تدريجيًا كلما اتجهنا نحو الأسفل. في الحالات الشديدة، تتشوه الحافة بشكل دائم، ويبقى هذا التشوه مرئيًا في المزراب النهائي، ويمكن الشعور به باليد كسطح متموج.

لماذا تؤدي مسارات المزاريب المنحنية إلى ضغط حافة الشريط؟

تُعرّض آلية تشكيل المقطع المنحني المفتوح بالدرفلة حواف الشريط لحالة إجهاد مختلفة تمامًا عن تلك الموجودة في المقاطع المسطحة أو ذات المقطع الخفيف. فعندما يُدفع مركز الشريط لأسفل داخل تجويف الدرفلة، يقطع الشريط على طول الحافة الخارجية مسارًا مختلفًا عن مسار الشريط عند خط المنتصف. وتتمثل الاستجابة الطبيعية للشريط في مقاومة هذا التمدد التفاضلي.

عندما تكون فجوة اللف عند الحافة أضيق منها في المنتصف، يندفع جزء من مادة الحافة للخارج ثم ينضغط للخلف بينما يحاول الشريط معادلة طوله. هذا الإجهاد الانضغاطي، بالإضافة إلى رقة سمك مادة المزاريب، يُهيئ الظروف لحدوث الانبعاج. لا تجد الحافة عمليًا أي منفذ لتفريغ المادة الزائدة إلا بالتموج. يُفسر هذا السلوك سبب شيوع المشكلة في المقاطع الأعمق والمواد الرقيقة، حيث تكون صلابة الحافة غير كافية لمقاومة الانبعاج.

كيفية عمل دليل الإدخال: عدم محاذاة التغذية، تتبع الشريط غير المتساوي

ضبط دليل تشكيل أسطوانة المجرى دورًا حاسمًا في تحديد موضع دخول الشريط إلى المرحلة الأولى. فإذا كانت أدلة الدخول مضبوطة بإحكام شديد على أحد الجانبين، أو إذا لم يتطابق خط مركز الدليل مع خط مركز المرحلة، فسيسير الشريط بشكل غير متماثل داخل الأسطوانات. وبالتالي، ستتلقى إحدى الحواف عملية تشكيل أكبر من الأخرى.

يُؤدي هذا التباين إلى استطالة غير متساوية بين الحافتين الحرتين. الحافة التي تمر عبر الجانب الأضيق من منطقة التشكيل تتعرض لتمدد أكبر، ثم تتجعد أثناء استرخائها في اتجاه التدفق. غالبًا ما يخلط المشغلون بين هذا العيب الناتج ومشكلة فجوة الدرفلة، لأن التجاعيد تظهر على كلا الحافتين، مع أن السبب الجذري هو ببساطة شريط لا يدخل خط الإنتاج بشكل مستقيم.

من المؤشرات التشخيصية المفيدة مقارنة نمط التجعد على كلا الحافتين. إذا كانت إحدى الحافتين أسوأ باستمرار، فمن المرجح وجود خلل في محاذاة الدليل. أما إذا تجعد كلا الحافتين بالتساوي وفي الوقت نفسه، فمن المرجح أن يكون السبب موزعًا على كامل مسار القطع. يكشف فحص الشريط مقابل أدلة جانب الدخول باستخدام مقياس السماكة، أثناء توقف الخط، بسرعة ما إذا كانت الأدلة تضغط على جانب واحد أو تسمح بانحراف جانبي.

عدم توازن فجوة الدوران مقابل عدم محاذاة الدليل: الفحوصات التشخيصية

لتجنب التخمين، قم بإجراء الفحوصات التالية بالتسلسل عند ظهور تجاعيد في عملية تشكيل لفائف المزاريب نصف الدائرية :

• قم بقياس عرض الشريط في ثلاث نقاط على طول متر واحد من اللفة وقارنه بالسماحية التصميمية المحددة. سيؤدي عرض الشريط الضيق أو المتفاوت إلى عدم كفاية الدعم للحافة.
• تأكد من أن الشريط يدخل المسارين الأول والثاني بشكل مثالي على خط المنتصف. استخدم مسطرة مستقيمة وضع علامة على حافة الشريط عند نقطتين للتأكد من التتبع.
• افحص فجوة اللفائف في كل تمريرة باستخدام مقياس السماكة بينما تكون اللفائف مغلقة ولكن بدون تحميل. يجب أن تكون الفجوة متساوية من اليسار إلى اليمين وأن تتطابق مع فجوة التصميم لسمك المادة.
• افحص أسطح الأسطوانات بحثًا عن التآكل الموضعي أو التراكم في منطقة الحافة، والذي يمكن أن يحاكي عدم التوازن حتى عندما يكون الإعداد صحيحًا.
• قم بتشغيل شريط اختبار واحد بسرعة منخفضة ولاحظ كلا الحافتين عند مخرج كل تمريرة لتحديد المحطة الدقيقة التي يبدأ عندها التموج.

يلخص الجدول التالي كيفية فصل الأسباب المحتملة بناءً على سلوك الشريط الملحوظ:

يُساعد هذا التسلسل على تحديد السبب الرئيسي دون الحاجة إلى التخمين. فإذا كان الشريط يسير بشكل مستقيم ولكن تظهر تجاعيد في الوقت نفسه على كلا الحافتين، فإن عدم توازن فجوة اللف أو هندسة المرور هما العاملان المسؤولان. أما إذا انحرف الشريط جانبيًا، فإن محاذاة الدليل هي المشتبه به الرئيسي.

التعديل التصحيحي لأدلة الدخول وفجوات الدوران

يبدأ تصحيح عدم محاذاة الدليل بفك تثبيت دليل الدخول وتحديد خط المنتصف الصحيح باستخدام البكرة السفلية للمحطة الأولى كمرجع. اضبط الأدلة بحيث تلامس حافة الشريط برفق من كلا الجانبين دون أي حركة جانبية، ثم ثبتها بإحكام. تحقق من الضبط بإدخال شريط قصير بسرعة منخفضة جدًا وتحقق من عدم وجود حركة جانبية عند مخرج المرور الأول.

لضبط فجوة الدرفلة، قم بفك براغي الضبط اللامركزية على جانبي التشغيل والتشغيل بالتساوي. قلل الفجوة تدريجيًا، مع القياس بعد كل تعديل بسيط، حتى تتطابق مع الخلوص المصمم. ضبط تشكيل أنابيب التصريف بالدرفلة مبدأً مشابهًا: أعد ضبط الفجوة إلى التفاوت المحدد، ثم قم بإجراء تغييرات تدريجية صغيرة بدلًا من تغييرات كبيرة. تجنب إغراء شد جانب واحد لتصحيح تجعد على الحافة المقابلة - فهذا عادةً ما ينقل المشكلة بدلًا من حلها.

بعد إجراء التعديلات، قم بتشغيل شريط اختبار بطول 2-3 أمتار بسرعة الخط العادية، وافحص كلا الحافتين الحرتين للتأكد من عدم وجود تموجات. قارن النتيجة مع شريط الاختبار السابق قبل إجراء أي تعديل طفيف آخر.

متى يجب فحص عرض الشريط ومستوى السطح؟

لا تُعدّ أدلة الدخول وفجوات اللفائف السبب الوحيد لعيوب تشكيل حواف الأنابيب. فإذا كان عرض اللفائف الداخلة متفاوتاً بشكل كبير، فقد يفقد الشريط تلامسه الصحيح مع بكرات التوجيه في المرحلة الأولى، مما يسمح لأحمال التشكيل بدفع الشريط جانبياً. كما أن المقاطع الضيقة للشريط تقلل من كمية المادة المتاحة لتشكيل حافة الثني، مما يُضعف الصلابة الموضعية ويُعزز الانبعاج تحت الضغط.

يُعدّ عدم كفاية التسوية سببًا شائعًا آخر. لا تتم إزالة تموجات اللفائف أو الحواف الناتجة عن آلة القطع دائمًا قبل التشكيل. عندما تدخل شريحة ذات تموجات حواف متبقية في عملية تشكيل منحنية، تتضخم التموجات الموجودة مع تضييق نصف قطر المقطع. يمكن القضاء على مصدر العيب حتى مع صحة محاذاة الدليل وفجوات اللفائف، وذلك بتمرير الشريحة عبر جهاز تسوية دقيق لتقليل سعة تموجات الحواف قبل وصولها إلى أدلة الدخول.

يجمع نظام تشخيص أعطال ماكينة تشكيل المزاريب نصف الدائرية الموثوق بين التحكم الدقيق في عرض الشريط والتسوية الدورية، مما يحافظ على حالة المادة قابلة للتنبؤ، وبالتالي تبقى متغيرات خط التشكيل معزولة لتسهيل التشخيص. تُعد عملية تشكيل اللفائف مفهومة بشكل عام، المراجع الهندسية المعتمدة إلى مخاوف مماثلة تتعلق باستقرار الحواف في قطاعات مفتوحة أخرى، مما يؤكد أن هذه الفحوصات تنطبق على نطاق واسع في ممارسات تشكيل اللفائف.

حل مشكلة تجعد قنوات التصريف نصف الدائرية على التشخيص الدقيق. عندما يسير الشريط بشكل مستقيم ويكون سطح المادة نظيفًا ومستويًا، يمكن تحديد أي خلل في محاذاة الدليل أو عدم توازن فجوة الأسطوانة وتصحيحه بدقة. بمجرد التحكم في هذه المتغيرات، يجب أن تتبع الحافة الحرة لكل قناة محيط الأسطوانة دون أي انبعاج ناتج عن الضغط، مما ينتج عنه مقاطع متناسقة وقابلة للبيع في كل مرة.
